支持Intel ?6/7/8/9 th Core? i7/i5/i3 桌?級多核處理器
2 個 DDR4 SO-DIMM，最??持 32GB，雙通道?持
搭配 Q170 ?業級芯?
最?可擴展至 6 個 intel 千兆?絡接?
3 個板載顯?接?
最?可擴展至 10 個 USB 接?
最?可擴展至 6 個串?
?持 18V~36V 寬壓電源輸?
3 硬盤存儲?持
4 個標準 PCIe 插槽?持
E7QS/PWM風扇，多路PCI&PCIE擴展
產品特點:
零售價
0.0
元
市場價
0.0
元
瀏覽量:
2013
產品編號
所屬分類
E7QL/S(-EM)
數量
-
+
庫存:
0
瀏覽量:
2013
參數
概述

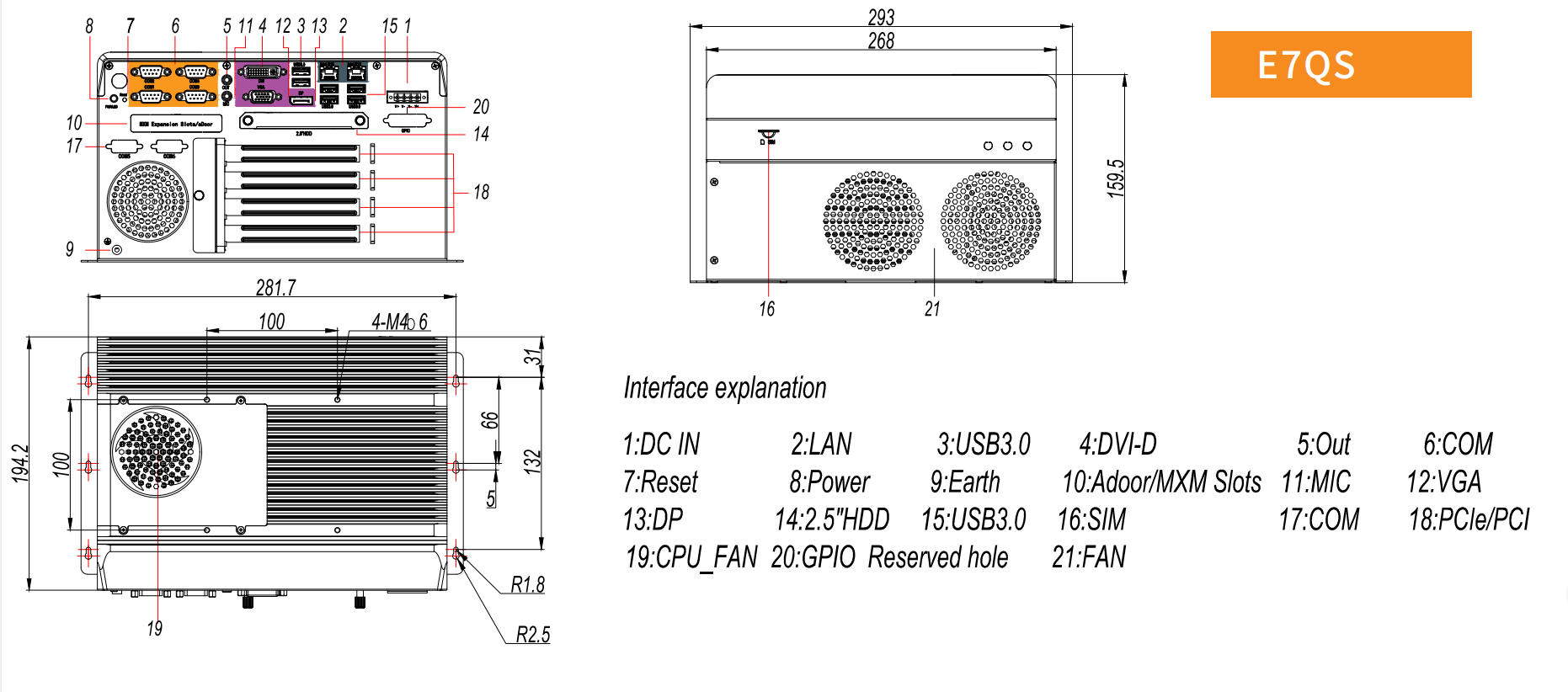

工程圖
產品詳情頁
公告說明
E7QS是一款基于Intel Skylake-S（6/7/8/9th）平臺開發的機器視覺應用產品，直接使用全性能的桌面平臺處理器，結合Intel Media SDK實現多通道的圖形運算處理。它除了擁有阿普奇的模塊化特征外，還有專門用于視覺行業的多網口模塊，多路高速I/O模塊接口等。所有網絡全使用Intel獨立芯片，支持9K JumboFrame功能。除了高性能的運算和高速的通訊外，還有多硬盤位的RAID支持，提供安全的數據倉，并通過模塊組合，可提供最高4xPCIE多種規格的擴展。全新設計的動態散熱方案與模具成型的鋁合金大面積外殼，將高性能CPU和高性能的獨立顯卡整合在一個嵌入式殼體中，為視覺運算提供強有力的嵌入式解決方案。
關鍵詞:
嵌入式電腦
E7QS
PCI&PCIE擴展
Intel Core 6/7/8/9th
掃二維碼用手機看
系統參數
CPU
Intel? 6/7/8/9 th Core? i3/i5/i7 桌面級 LGA1151 CPU TDP=65W
芯片組
Intel? Q170 Chipset
BIOS
AMI SPI 64Mb，支持高級電源管理ACPI，CPU溫度、系統電壓實時監控
內存接口
2 * DDR4 SO-DIMM，@1.2V，2133/2400MHz
內存容量
單根最大支持16G，雙通道支持，可擴展至32GB
儲存接口
1 * 2.5〞HDD，支持5~9.5mm，支持插拔；1 * 2.5〞HDD，支持5~9.5mm，內置；1 * M.2 SATA 3.0（22*42mm），內置
顯示芯片組
CPU集成Intel? HD Graphics，支持DirectX12
顯示輸出
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）； 1 * DVI-D（最大支持分辨率支持：1920x1200，@ 30Hz）； 1 * VGA（ 最大支持分辨率支持：2048x1536）
網絡芯片
2 * Intel? Ethernet Connection；LAN1：I210-AT， LAN2：I219-LM，支持WOL，iAMT11.6
WiFi&4G
1 * Mini-PCIE（半高/全高，支持802.11b/g/n，3G/4G，選配）； 1 * SIM卡槽
音頻芯片
Realtek ALC662VD
音頻接口
1 * Mic-in + 1 * Audio-out
USB芯片
Intel? Q170 Chipset
USB接口
6 * USB 3.0
串口芯片
IT8786
串口接口
4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制）
擴展-加密狗支架
1 * 內置USB 2.0（選配）
擴展-GPIO
1 * 20pin端子(默認8進8出，選配)① 1* DSUB-25(4路光電隔離輸入，4路 AC/DC 繼電器隔離/光電隔離輸出)② 1 * DSUB-37(8路光電隔離輸入，8路 AC/DC 繼電器隔離/光電隔離輸出)③ 注：①、②、③三選一
擴展-PCIe
1 * Mini-PCIe;1 * MXM 3.0; 1 * PCIe 3.0 16x +1 x PCIe 3.0 4x ④; 1 * PCIe 3.0 16x +3 x PCI⑤; 2 * PCIe 3.0 8x +2 x PCI⑥;注④、⑤、⑥三選一
擴展-aDoor
1 * 支持APQ標準化aDoor模塊擴展；2 * DB9 COM 插針（ RS232，選配）
電源類型
DC
電源接口
1 * 4pin 5.08鳳凰端子，帶鎖孔
輸入電壓
18V~36V寬壓輸入
LED/按鈕
1 * 開機按鈕（含狀態LED）;1 * 復位/重啟按鈕（關機情況下，長按≥3秒，清CMOS，開機情況下，短按0.2~1s重啟）
Watchdog
中斷、系統重啟/255級定時間隔
OS
6th Core? ：Windows 7/8.1/10 32 位/64位、 Linux ;7th Core? ：Windows 7/8.1/10 64 位、 Linux
RAID
0,1,5
機構參數
表面處理
硬質陽極氧化處理，抗刮擦
顏色
鐵灰色+工業灰
散熱系統
PWM 智能風扇主動散熱
重量
不含包裝：5.21kg；含包裝：8.16kg
外形尺寸
268mm(L) x 194.2mm(W) x 159.5mm(H)
安裝方式
桌面式、壁掛式、VESA安裝（100 * 100mm）
環境參數
工作溫度
-20~60°C（工業SSD）
存儲溫度
-40~80°C（工業SSD）
相對濕度
10%~90%@40°C（非凝結）
震動
SSD：3Grms@5~500Hz，random，1 hr/axis； HDD：1Grms@5~500Hz，random，1 hr/axis
沖擊
10G，11秒間隔，半正弦波
